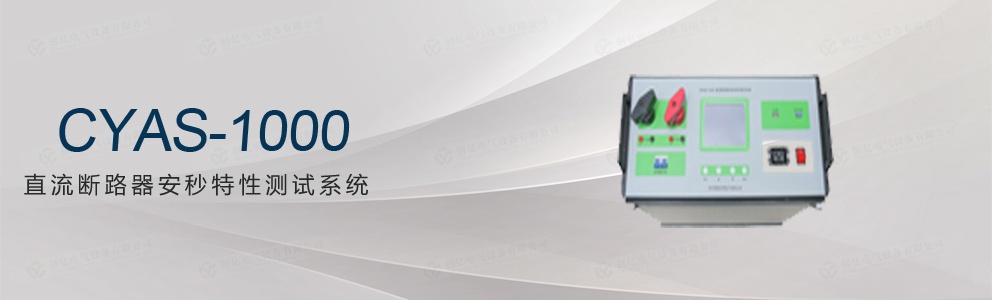

產品概述
直流短路器安秒特性測試系統是電力系統變電站、發電廠直流系統最常用的保護元件，其良好的性能和實用性得到人們的一致認可，并得到廣泛的應用。目前的直流饋電網絡多采用樹狀結構，從蓄電池到站內各用電設備，一般至少經過三級配電。隨著發電廠、變電站控制負荷和動力負荷對直流電源的要求越來越高，其保護電器的過載保護、短路保護要求也越來越嚴格，它不能有任一的拒動和誤動，尤其是越級誤動，將會造成電力設備損壞和系統故障、甚至引發大面積停電事故。發生越級誤動的情況主要是因為保護電器選擇不合理和斷路器性能不穩定等原因。由于直流空開的短路特性不合適，在直流系統運行過程中，當?shù)讓佑秒娫O(shè)備出現短路故障時，經常引起上一級直流空開的跳閘，也就是我們說的越級跳閘，從而引起其他饋電線路的斷電事故，使故障進一步擴大，嚴重危及電網的安全運行。為了防止這種越級跳閘事故發生，有必要對直流系統中的各小型直流空開安秒特性安秒特性進行測試，確定在不同短路電流下斷路器的脫扣時間，有效的對小型直流空開安秒特性以及保護等級配合進行分析，從而核對直流系統上下級斷路器之間的級差配合是否合理。
但目前電力系統中使用的小型直流空開的技術指標都是生產廠家在設備出廠時提供的數據?，F(xiàn)場檢修維護人員因不具備相應的檢測手段，難以確認小型直流空開安秒特性是否符合要求。而且運行實踐證明，隨著時間的推移，設備的安秒特性也會發生變化，特別是投運3年后，設備的技術指標發生偏移，典型后果是斷路器特性發生變化，從而造成拒動或誤動。
目前國內進行小型直流空開安秒特性檢測的機構和生產廠家用于直流空開安秒特性檢測的設備均為固定設備，如固定的大電流電源、大型負載電阻，體積大、重量大，不便于移動檢測，分析儀表均為常規儀表如電壓表、電流表、示波器等，接線復雜，使用不便，不適應各變電站移動檢測需要。為解決現場對小型直流空開實際特性檢測的問題，我們自行研制了一套適用于電力系統移動使用的直流空開檢測的儀器“直流短路器安秒特性測試系統”。
該儀器綜合長期現場運行經驗和國內外多項先進技術而推出。可實現不同容量小型直流空開安秒特性檢測和試驗，能提供1~1000A恒定大電流，通過擴展可以輸出更大電流。能夠
測試不同短路電流下斷路器脫扣時間，從而驗證斷路器安秒特性是否符合要求。本儀器采用最新高速微處理器，配備大屏幕液晶顯示器，現場運行表明：該儀器功能完善、可靠性高、結構簡單，操作方便。
功能特點
特點
功能
按照GB10963-1999家用及類似場所用過電流保護斷路器標準規定斷路器應做脫扣特性試驗。
從冷態開始，對斷路器通以1.13In（約定不脫扣電流）的電流至約定時間，斷路器不應脫扣。然后在5s內把電流穩定升至1.45In（約定脫扣電流）的電流，斷路器應在約定時間內脫扣。
從冷態開始，對斷路器的各級通以2.55In的電流，斷開時間應大于1s，并且對于額定電流小于等于63A的斷路器斷開時間應小于60s，對于額定電流大于63A的斷路器斷開時間應小于120s。
對于B型斷路器：從冷態開始，對斷路器的各級通以3In的電流，斷開時間應大于0.1s；然后再從冷態開始，對斷路器的各級通以5In的電流，斷開時間應小于0.1s。
對于C型斷路器：從冷態開始，對斷路器的各級通以5In的電流，斷開時間應大于0.1s；然后再從冷態開始，對斷路器的各級通以10In的電流，斷開時間應小于0.1s。
對于D型斷路器：從冷態開始，對斷路器的各級通以10In的電流，斷開時間應大于0.1s；然后再從冷態開始，對斷路器的各級通以50In的電流，斷開時間應小于0.1s。這兩個試驗均應滿足時間-電流動作特性表。
|
試驗 |
類型 |
試驗電流 |
初始狀態 |
脫扣或不脫扣時極限 |
預期結果 |
|
a |
B 、 C ， D |
1.13In |
冷態 |
t≧1h(In≦63A) t≧2h(In>63A) |
不脫扣 |
|
b |
B 、 C 、 D |
1.45In |
緊接 a 項試驗 |
t<1h(In≦63A) t<2h(In>63A |
脫扣 |
|
c |
B 、 C 、 D |
2.55In |
冷態 |
t<1h(In≦63A) t<2h(In>63A) |
不脫扣 |
|
d |
B 、 C 、 D |
3In,5In 10In |
冷態 |
1s
1s |
脫扣 |
|
e |
B 、 C 、 D |
5In 10In50In |
冷態 |
t<0.1s |
|
