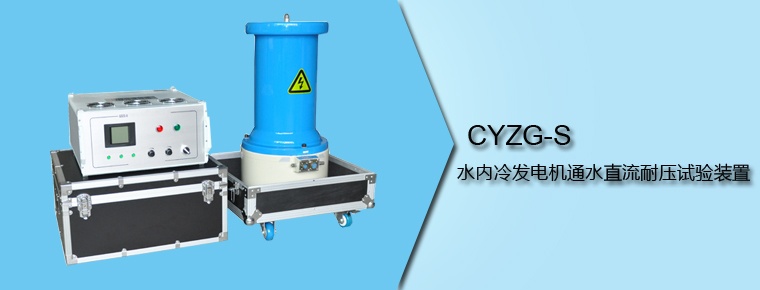

我公司根據“低壓屏蔽法”原理研制的“水內冷發電機通水直流高壓試驗裝置”，實現了在通水情況下對水內冷發電機進行直流耐壓和直流泄漏電流的試驗。徹底克服了吹水時間長，底部積水難吹干，易引起線圈內拉弧等難題。同時解決了原通水試驗設備笨重分散，接線復雜，讀數困難等問題。
整套裝置接線簡單，極化補償電壓由機箱直接輸出。采用電子控制與調諧，操作方便；電壓、電流均在面板計上一次讀數無需換算。一分鐘定時及提示功能，按試驗規程要求設定。機內過壓過流保護功能完善，外附氧化鋅過壓保護裝置更確保發電機安全，萬無一失。便攜式結構，特別適合現場試驗。
| 高壓輸出額定電壓 | 直流 0~60/80kV 連續可調 |
| 高壓額定功率 | 5kW~16kW |
| 輸出電壓測量 | 模擬/數字雙顯±2.0％（滿度） |
| 定子繞組泄漏電流測量 | 模擬μA表±2.0％（滿度） |
| 保護裝置 | 內設高，低壓過壓過流保護電路。過壓保護采用撥盤設置，一目了然。專配的外附氧化鋅過壓保護裝置，確保發電機安全 |
| 高壓輸出額定電流 | 80mA～200mA |
| 電壓穩定度 | 隨機波動，電源電壓變化±10％時小于2％ |
| 輸出總電流測量 | 數顯mA表±1.0％（滿度） |
| 匯水管極化電勢補償 | 補償電壓±2.5V。升壓前，調節面板上的“補償調零電位器”使μA表指零 |
| 一分鐘定時按鈕 | 升到試驗電壓，按該鈕即自動計時 |
| 定時器50秒至1分鐘蜂鳴器報警，提示加壓時間到 | |
| 體積與重量 | 機箱： 600長×450寬×275高mm3 重量：35kg |
| 中頻變：φ370×高210mm 重量：24kg | |
| 倍壓筒：φ280×高420mm 重量：10kg | |
| （以60kV/200mA 為例） | |
結構特點：
本裝置采用分體便攜式。由機箱、中頻變、倍壓筒、附件箱等四件組合而成。每件均配以專用防震鋁合金箱，便于搬動。
