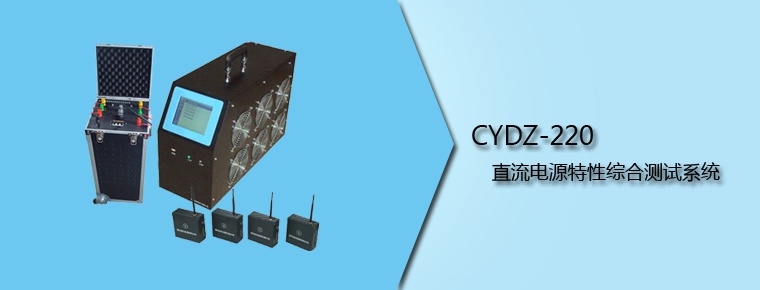

產品概述
CYDZ-220 直流電源特性綜合測試系統，是根據國家關于《電力系統用蓄電池直流電源裝置運行與維護技術規程》的相關要求而設計出，可實現對不同容量充電機及蓄電池組容量的檢測和試驗，并能準確可靠測試出變電站直流電源系統的穩壓精度、穩流精度、紋波系數等參數。
產品特點
-
采用大屏幕液晶屏顯示，全中文界面，觸摸方式操作，使用簡便。
-
全自動測試：僅需依據充電機技術指標設置相關測試參數，裝置就可全自動完成交流電壓調整、加載負載電阻、參數測試、自動記錄測試值并停止測試等功能。
-
可自動在線實時檢測、記錄單節或整組電池的電壓。
-
具有自動測試保護功能：當在測試過程當中，檢測到整組或者單體電池異常時，則自動終止測試，防止對電池造成過放電，完全避免對設備造成沖擊；也可根據需要人為終止正在進行的測試過程。
-
可將數據傳入計算機，進行入庫管理，可以進行長期歷史數據保存和分析。
產品功能
綜合測試功能
-
綜合測試顯示測量直流電流、測量直流電壓、測量交流電壓和測量紋波電壓，并計算出穩壓精度、穩流精度、穩壓紋波系數和穩流紋波系數。
穩壓精度測量功能
-
交流輸入電壓在額定電壓±10%范圍內變化，負荷電流在0～100％額定值變化時，直流輸出電壓在調整范圍內的任一數值時其穩壓精度。
穩流精度測量功能
-
交流輸入電壓在額定電壓±10%范圍內變化，輸出電流在20%～100%額定值的任一數值，充電電壓在規定的調整范圍內變化時其穩流精度。
紋波精度測量功能
-
充電裝置輸出的直流電壓中，脈動量峰值與谷值之差的一半，與直流輸出電壓平均值之比，計算出穩壓紋波系數和穩流紋波系數。
蓄電池放電功能
-
數字化控制恒流放電，自動實現實時監測單節和整組蓄電池的電壓，蓄電池放電顯示測量直流電流、測量直流電壓和放電時間，并計算出放電容量。
在線監測放電功能
-
可以實時通過無線通信監測，記錄單節或整組蓄電池的電壓，并在PC機上實時曲線和柱狀圖顯示。
-
自動保護功能
-
可通過設定蓄電池組和單體電池最低保護電壓、放電容量、放電時間四種門限報警而實現自動保護。
-
數據分析功能
-
可通過PC機軟件，對測量數據進行系統分析。
產品參數
|
環境溫度
|
-20℃+55℃
|
|
工作電源
|
AC220V±15% 頻率 50HZ
|
|
額定放電電流
|
≤50A（電流可定做）
|
|
直流電壓Vdc
|
0～280V ±0.5%
|
|
紋波電壓Vpp
|
0～10V ±0.5%
|
|
直流電流測量
|
0～50A ±1%（可到100A）
|
|
放電電流
|
0～50A（可到100A）
|
|
內存容量
|
128M位FLASH
|
|
顯示屏
|
320×240 彩色圖形LCD + 觸摸屏
|
|
通訊接口
|
USB
|
|
主裝置重量
|
15kg
|
|
調壓裝置重量
|
18kg
|
|
調壓裝置體積
|
260×350×600(mm)
|
|
外形尺寸及重量
|
主裝置體積：500×360×420(mm)
|
